宁夏银川自建别墅空气能采暖方案（含图纸）

    随着十三五计划的实施，人民经济生活的标准不断提高，采暖科技也趋于多元化，除了传统的空调和燃气锅炉外，最新式的空气源热泵成为西北、华北等一带地区采暖的热门所选。特别是在北方部分别墅用户，较为注意居家舒适度的土豪，空气源采暖方案更受青睐。以下为正旭在宁夏银川某600多平的别墅的方案为例，简单介绍。

（1）工程概况：

宁夏银川地区的某自建别墅方案，各层采暖面积:三层137平方米，二层214平方米,一层253平方米，共计610平米采暖面积。计划用正旭超低温空气源热泵采暖机组供应40/ 45摄氏度热水,户内地板辐射采暖,室外设计温度下运行十四小时。已知370粘土砖外墙,中空玻璃。试分析确定地暖盘管间距,并试选正旭超低温空气源热泵机组容量。

解析:查《民用建筑供暖通风与空气调节设计规范》( GB 50736- 2012)附录,宁夏银川供暖室外计算温度职-1.8摄氏度,室内设计温度职18摄氏度。

( 1)东、西墙基本耗热量

房间外墙: 4.8 X 2.7=13平方米;墙体的传热系数是1 56瓦/平方k,墙体耗热量=1. 56X 13X (18+1. 8)=402瓦

南窗墙基本耗热量

房间外墙: 6.9 X 27 = 18. 6平方米;窗体面积: (1.2+1.8+1.2) X 1.5=6.3平方米;

墙体面积: 18.3-6.3=12.3平方米;

墙体的传热系数是1.56瓦/平方k,窗体的传热系数是2.4瓦/平方. k.

墙体耗热量=1.56 X 12.3 X (18+1.8)=380W

窗体耗热量=2.4X 6.3X (18+1.8)=299

南窗墙耗热量

房间面积6.9X 4.8= 33平方米;屋顶的传热系数是1W/平方K

屋顶耗热量=1X 33X (18+1. 8)=653W

冷风渗透耗热量(换气次数职0. 5次/小时)

Q=0.28 X 1.01X 1.29 X 0.5 X 2.7 X 33 X (18+1.8)=322W .

总耗热量: 402+402+679+653+322= 2458W

顶层热指标: 2458/33= 74瓦/平方米

每天供热14小时,末端散热能力: 74 X 24/14=127瓦/平方。

( 2)观察知非顶层房间中东南角的基本耗热量指标最大二层(非顶层)右下角房间的热指标:

(402+679+322)33=43瓦/平方,每天供热14小时,末端散热能力74瓦/平方。

各层采暖面积:三层137平方米，二层214平方米，一层253平方米。

该建筑耗热量: 137X 74+ (214+253)X 43= 30219瓦

别墅热指标: 30219/ (137+214+253)=50瓦/平方米

通过计算,出水温度45摄氏度的空气源热泵,在连续供暖的情况下,北方(室外-5. 5摄氏度)370外墙,中空玻璃的自建房顶层主间距250mm (个别边角房间间距可取200mm )没有问题;非顶层同样情况下,主间距可职300mm边角房间间距可取250mm)。

当然如果是间歇供暖,对应间距建议加密50mm。即顶层主间距可职200mm (个别边角房间间距可职150mm) ;非顶层主间距可职250mm (个别边角房间间距可职200m)。室内地暖盘管末端散热余量较大,应增设温控装置。

根据1匹(马力)=735(瓦)及能效比(供热、制冷系数)公式c = Q/W,假设室外采暖设计温度下(-1. 8摄氏度)能效系数为3.5 (和室外温度有关),每天供热1 4小时需要外机实际供热能力:

41098x(24/14)/ (3.5x735)=27匹,可以选8台5匹正旭超低温空气源热泵采暖机组。运行时,可根据室内负荷确定所需启动的正旭超低温空气源热泵数量。

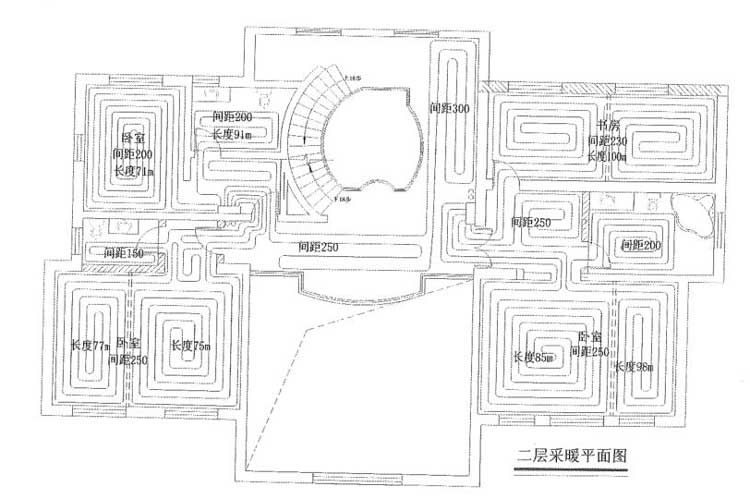

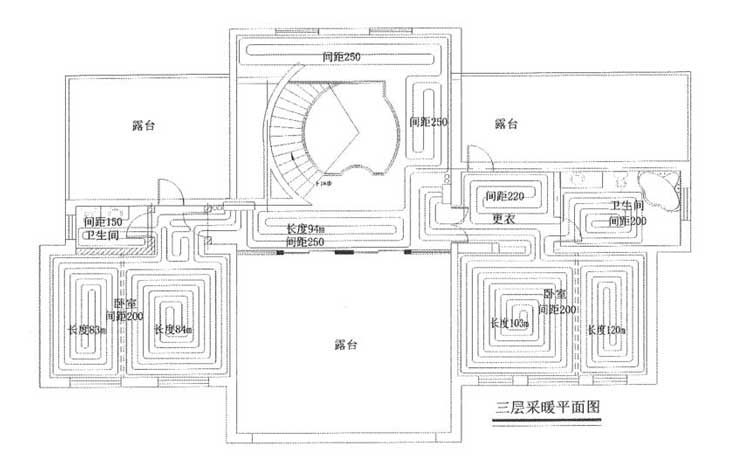

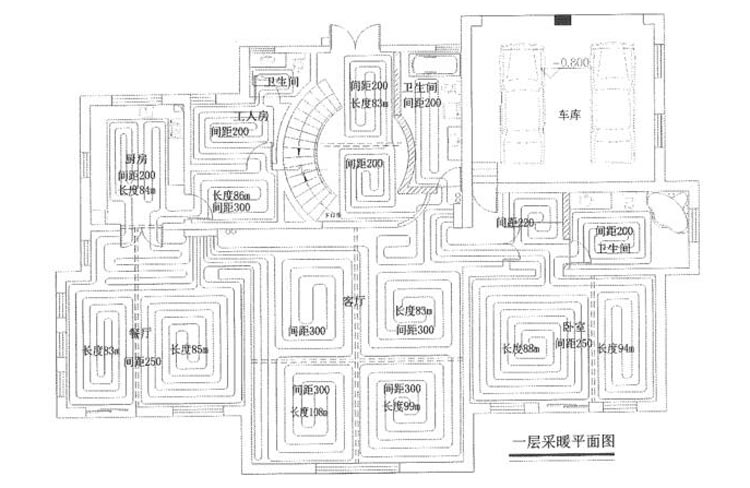

鉴于地暖垫层本身有较大的蓄热能力,足以维持室内的热舒适性,可不设蓄能水箱,采用正旭超低温空气源热泵机组直供。各层地暖平面方案如图。



综上所述，空气能采暖系统在冬天使用较为成熟稳定。正旭空气能采暖已经十多年的沉淀，技术方面也很成熟，正旭空气能设备有15年的技术沉淀。正旭超低温空气源热泵机组是专门针对寒冷地区的气候特点设计的，可满足家庭和商业场所的采暖、制冷、生活热水等多种需求。其采用独有闪蒸+喷气增焓技术，智能自动控制系统除霜，机组可在-35℃低温环境安全工作。
